Z-Purlin-Rahmenformmaschinen

Z-Purlin-Rahmenformmaschinen:

Abwickeln → Material in die Maschine einführen → Walzprofilieren → Länge messen → Autom. Schneiden → Produktannahme

Geeignetes Material: GI / PPGI / AL

Dicke: 2,0-3,0 mm

Längentoleranz: ± 2 mm / 6 m

Arbeitsgeschwindigkeit: 25 m / min Standardmaschine

Gesamtleistung: 6KW

Gesamtgewicht: Über 6,2 t Bis zum endgültigen Design

Informationen über Z-Purlin Frame Forming Machinery

Abwickelvorrichtung

Verwendung: Es wird verwendet, um die Stahlspule abzustützen und sie auf eine Drehscheibe abzuwickeln.

Passive Abwicklung durch Rollformsystem gezogen

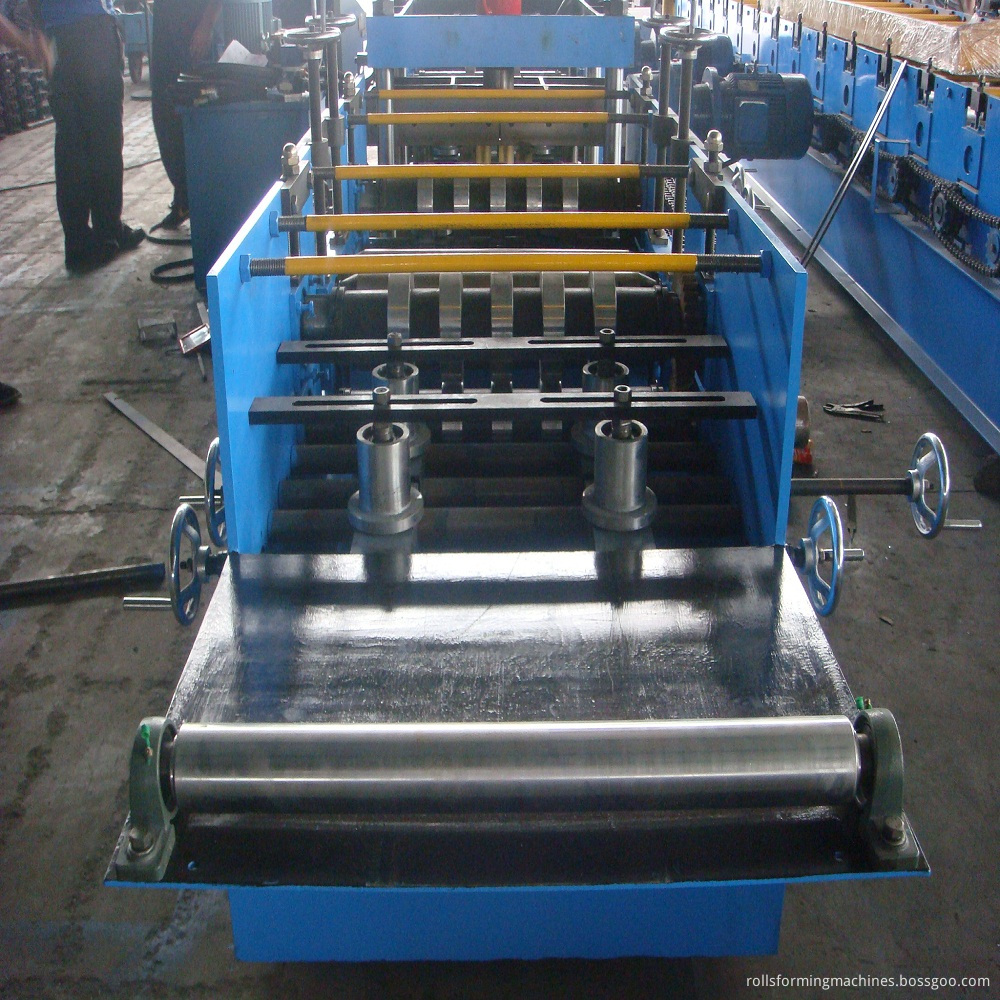

Coil-Fütterungsteil

Verbrauch: Legen Sie das Rohmaterial (Stahlblech) durch den Strand, um es herzustellen und zu verarbeiten

Die Produkte sind ordentlich, parallel und alles ist einheitlich. Die Funktionsweise des Winkelwinkels ist der Geräteverordnung zu entnehmen .

Umformvorrichtung

Verwendung: Um die Produktform und -genauigkeit zu erhalten, werden geschweißte Blechstrukturen, Motoruntersetzungsgetriebe, Ketten verwendet

Getriebe, Rolle wurde verchromt, wodurch die Oberfläche der Formplatte glatt bleibt und nicht leicht markiert werden kann, wenn sie arbeitet

Feature: Stabilität, Präzision und Lebensdauer gewährleisten.

Länge des Hauptteils: 6800 * 800 * 1200mm

Gewicht des Hauptteils: Über 6,2 t

Spannung: 380V / 50HZ3Phase (als Kundenwunsch)

Rollenfixierer: Führungssäule

Rahmen: Mittlere Platte geschweißt

Rahmenstärke: 25 mm

Antriebsmodus: Zahnrad oder Kette

Material der Walzen: 45 # Stahl mit Anlassen

Material der Wellen: 45 # Stahl mit Vergütung

Durchmesser der Wellen: ø80mm

Anzahl der Rollen: 12 Rollen

Hauptleistung: 11kw (zykloides Planetengetriebe)

Schneidevorrichtung

Fortschrittlicher hydraulischer Antrieb mit fliegender Säge, automatisches Stanzen und Schneiden nach dem Umformen, keine Verzerrung oder Verschwendung, hoher Sicherheitsfaktor. Flying Saw Stanzen Z Stahl Ausrüstung ist eine Art Z Stahl Maschine geschnitten, passen sich nach dem Schnitt. Dadurch wird der Weg abgeschnitten, das Modell muss nicht geändert werden. Sie können den Locher gleichzeitig in die fliegende Sägevorrichtung einfügen, um den Effekt des Fliegensägeblattes zu erzielen, wenn Sie dies benötigen.

Stanzgerät

Features: Stanzen ist ein Teil des Fliegenden Sägezuschnitts, wird durch hydraulische Station gesteuert, stanzt hauptsächlich Löcher bei Z Stahl, Ob Puching nach Kundenwunsch ist, einfach zu bedienen, bequem zu bedienen und lange Lebensdauer.

Steuergerät

Hydraulisch

Ersatzteile (kostenlos)

1. Einfach beschädigte Teile: Conk 2 Stück, Sicherungseinsatz 4 Stück;

2. Gummimatte 1 Stück;

3. Schraubenschlüssel 1 Stck

1. Installation und Schulung:
Wenn Käufer unsere Fabrik besuchen und die Maschine überprüfen, werden wir Ihnen beibringen, wie die Maschine installiert und verwendet wird

Ihre Arbeiter / Techniker von Angesicht zu Angesicht.
b. Ohne Besuch werden wir Ihnen ein Benutzerhandbuch und ein Video senden, um Ihnen die Installation und Bedienung beizubringen.
C.Wenn der Käufer unseren Techniker benötigt, um ihn in Ihre örtliche Fabrik zu bringen, vereinbaren Sie bitte Unterkunft, Verpflegung und andere notwendige Arbeiten.

2. Nach dem Service

a.ein jahr garantie für ganze maschine.

b.24 Stunden technischer Support per E-Mail oder telefonisch
